A continuación una serie de ejemplos de modificaciones de programas en máquinas para modificar su proceso productivo o de máquinas a las que se ha sustituido el autómata, el control numérico o el variador de velocidad por uno actual.

Prensa de Chatarra MOROS HL350 (2014):

Ejemplo de máquina fabricada hace 40 años muy costosa, que mantenía la mecánica y la hidraúlica en buen estado pero la electricidad estaba obsoleta, ni siquiera se disponía de esquemas eléctricos. Se traslada la máquina y se rehace toda la eléctricidad: esquemas eléctricos, cuadros electricos, instalación y programación de autómatas, finales de carrera, detectores, presostatos, electroválvulas, ...

Autómata:

PLC: 32 entradas digitales
PLC: 32 salidas digitales
PLC: 2 salidas analógicas
PLC: 4 entradas analógicas

Pantalla táctil de 7 pulgadas

Instalación del cuadro cableado, del pupitre, cableado de máquina, instalación de finales de carrera y detectores, y puesta en marcha realizada "in situ" en las instalaciones del cliente.

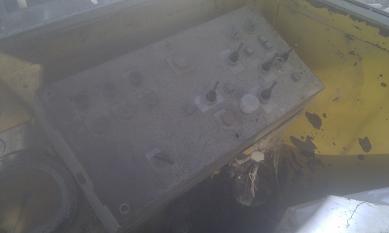

PUPITRE Y CUADRO ANTES

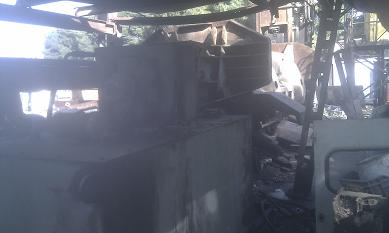

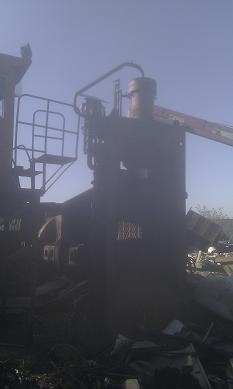

MÁQUINA ANTES

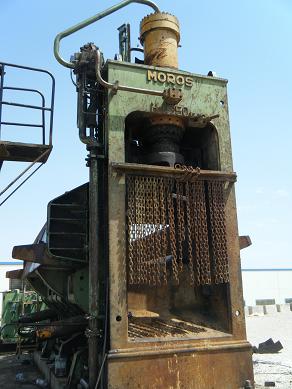

MÁQUINA DESPUÉS

PUPITRE Y CUADRO DESPUES

COCHE PRENSADO (Renault Laguna)

Punzonadora GOITI (para separadores de pastillas de freno) (2014)

Ejemplo de máquina fabricada hace 30 años muy costosa, que mantenía la mecánica y la hidraúlica en buen estado pero la electricidad estaba obsoleta. Se modifica cableado y se sustituye el control numérico y los servomotores brushless y se particulariza la programación según especificaciones del cliente.

Control numérico:

PLC: 32 entradas digitales
PLC: 32 salidas digitales
PLC: 2 ejes servocontrolados

PC con pantalla táctil de 17 pulgadas

1 variador de velocidad

Instalación de placa de cuadro eléctrico cableado, del PC, y modificación de cableado de máquina, instalación de servomotores, y puesta en marcha realizada "in situ" en las instalaciones del cliente.

ANTES DESPUES

MÁQUINA

Parque solar (2013-2015):

Un tornado barre el 60% de los seguidores de un parque solar. Para seguir manteniendo y controlando lo que queda del parque solar se modifica y reconfigura el autómata Siemens S7 400, en una primera intervención. Posteriormente se modifica la configuración de red y se incorporan nuevos equipos. Se crea red nueva y se modifica la comunicación modbus de los 60 nuevos inversores. Se adapta todo a un nuevo SCADA de control y supervisión según especificaciones del cliente, realizado por la empresa CALAT.

Tipología de instalación:

PLC maestro Siemens Simatic S7 400
3 anillos de fibra óptica para comunicación profibus
96 Siemens Simatic EM277 en 96 de los seguidores
60 Siemens Simatic ET IM151-1 remotas en profibus en 60 de los seguidores
28 Siemens Simatic ET 200S CP 1242-5 remotas en profibus en inversores
28 Siemens Simatic CP342-5 remotas en profibus en inversores Siemens
7 Siemens Simatic ET 200S en CT´s
16 Siemens Simatic ET IM151-7 remotas en profibus en 15 CT´s y en grupo electrógeno
60 equipos inversores ABB en comunicación modbús controlados por los 15 Siemens Simatic IM151-7 de los CT´s
2 Siemens Simatic ET151-1 en estación metereológica y estación central

PC en comunicación por ethernet con el maestro, con pantalla de 40' para visualización de scada

Programación y puesta en marcha realizada "in situ" en las instalaciones del cliente a una distancia de 100Km.

ANTES

DESPUÉS SCADA

Enderezadora y cortadora de varilla BUCH (2012):

Máquina enderezadora de la marca Buch, con un autómata averiado. La asistencia para localizar la avería, sustitución de autómata de 8 entradas digitales y 6 salidas y la programación tiene una duración de 4 horas de trabajo.

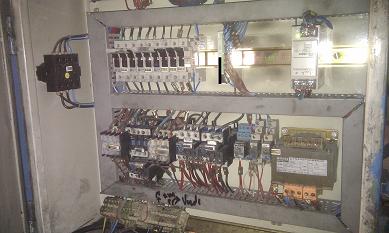

CUADRO CON AUTÓMATA ANTES CUADRO CON AUTÓMATA DESPUÉS

MÁQUINA

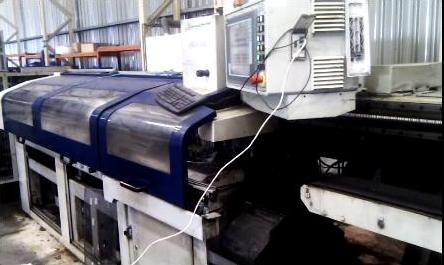

Línea de corte Conni modelo "Lybra C450" (2011):

Línea de corte de tubo y perfiles con carga y descarga automática que se desea trasladar a la India, pero se ha de anular la estación de punzonado que contiene un eje servocontrolado y varios cilindros y detectores inductivos. Se modifican los ciclos de trabajo.

Autómata Siemens WinLC:

PLC: 96 entradas digitales
PLC: 96 salidas digitales
PLC: 4 ejes servocontrolados

PC con pantalla táctil de 15 pulgadas

Modificación de cableado de máquina y puesta en marcha realizada "in situ" en las instalaciones del cliente.

Máquina de corte de rebabas de plástico (2012)

Ejemplo de modificación de programa de máquina fabricada en Canadá cuya reprogramación por el fabricante era muy costosa. Máquina cortadora de tubos colectores de humos que necesitaba una mejora añadiendo detectores para control de presencia de elementos necesarios para mejora de control de calidad y modificación de ciclos de descarga.

Autómata Siemens S7 IM151-8:

PLC: 16 entradas digitales
PLC: 16 salidas digitales
PLC: 15 equipos remotos de Festo en Profibús con 48 entradas
digitales y 30 salidas digitales cada uno

Programación y puesta en marcha realizada "in situ" en las instalaciones del cliente. Duración de 1 día incluidos los desplazamientos a 200Km.

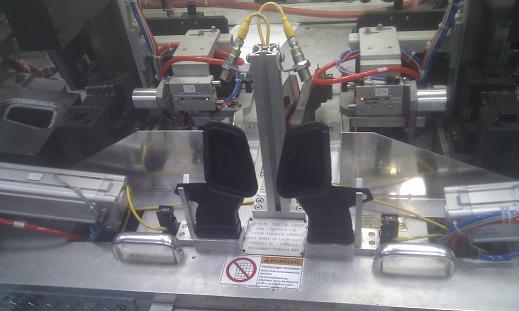

Máquina de palancas de cambio (2013)

Ejemplo de modificación de cableado y de programa de máquina. La máquina que montaba y comprobaba las palancas de cambio necesitaba un selector para condicionar ciclos para nuevos modelos.

Autómata Siemens S7 226:

PLC: 32 entradas digitales
PLC: 32 salidas digitales
PLC: 2 entradas analógicas

Pantalla Siemens TD200

Lapeadora de rodamientos (2006)

Sustitución de autómata Siemens Simatic S5 por Siemens Simatic S7-200 y panel de operador Nais. Se fabrica cuadro eléctrico nuevo con 2 nuevos variadores de velocidad
Autómata con 32 entradas digitales y 22 salidas.

Sierra MG (2013)

Un fallo en la fuente de alimentación provoca avería en autómata. Se sustituye la fuente de alimentación y el autómata, se cablea y se programa añadiendo particularidades del cliente.
Autómata con 16 entradas digitales y 16 salidas.

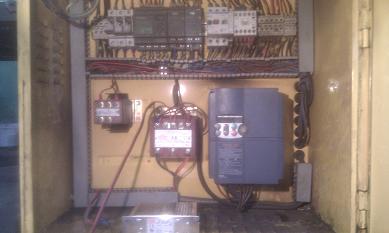

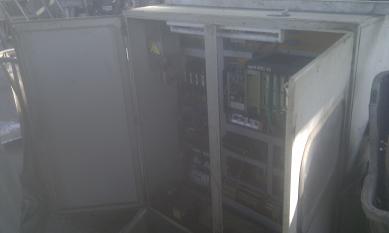

CUADRO ANTES MAQUINA

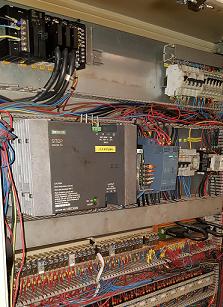

CUADRO DESPUÉS

Bomba WOMA (2012)

Bomba WOMA que llevaba 2 años parada. El autómata estaba protegido por contraseña y no se podía particularizar la maniobra y el panel de operador estaba descatalogado y no se podía reprogramar. Se decide sustituir.
Se instala PLC con 24 entradas digitales, 16 salidas digitales, motor de continua para control de acelerador y de velocidad, panel de operador.
ANTES DESPUÉS

MÁQUINA

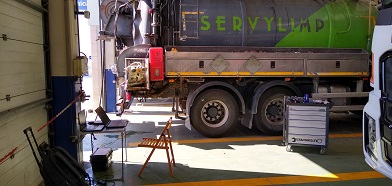

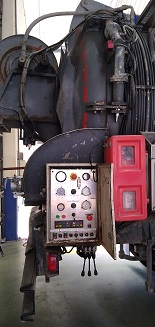

Camión de limpieza (2011)

El camión comprado de 2ª mano y tras dos años parado requiere una reparación y modificación mecánica y eléctrica. El autómata obsoleto y descatalogado desde el año 99, tiene el programa borrado. Se recablea y se realiza programación nueva del autómata Telemecanique Nano.

Camión de limpieza (2020)

El camión comprado de 2ª mano al que se le hace modificación mecánica que requiere modificación eléctrica y la instalación de un nuevo autómata que no tenía.

Telesquí (2009)

En un telesquí que tenía un arranque directo, se le instala un variador y se modifican las maniobras eléctricas para cumplir normativa. De esta manera el arranque y el paro de la instalación es prograsivo y se disminuye el gasto eléctrico cuando la instalación no está cargada.
ANTES DESPUÉS INSTALACIÓN

Línea de corte Rhobi (2006)

Modificaciones varias de ciclo en línea de corte de tubo de origen coreano. La última de ellas incorpora un equipo de medición de precisión para controlar calidad de pieza. Si la máquina producida es NOK se descarga a rechazo.
Autómata Mitsubishi con 48 entradas digitales, 32 salidas digitales y 2 ejes servocontrolados.

Línea de corte de tela Otteman (2013)
Línea de corte de tela que sufre distintas averías a lo largo del tiempo:
- Se repara servodrive
- Se sustituye transformador
- Se susituye motor de continua
- Se repara cableado a motor

Máquinas puertas de Opel Corsa (auxiliar del automóvil) (2005)

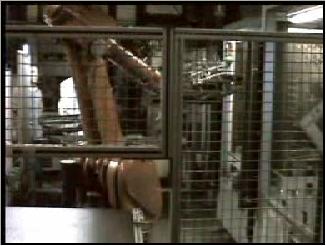

Fábrica auxiliar del automóvil que producía el interior de las puertas de los Opel Corsa tiene 4 máquinas alemana con mantenimiento costoso y se le empieza a dar mantenimiento locálmente. Se hacen distintas reprogramaciones en autómatas Siemens S7-300 para mejorar el proceso productivo e incorporar nuevos modelos de piezas y se localizan distintas averías. Finalmente se incluyen las 4 máquinas en una célula automática con un robot de carga y descarga de las piezas.

Máquina prensa de tubo (auxiliar del automóvil) (2013)

Se sustituye autómata OMRON C200 por OMRON CJ2M, se instala arrancador progresivo de bomba y se cablea máquina.
La máquina se incluye en célula de curvado con carga y descarga de robot.

Máquina soldadura por condensadores

Desde el traslado de la máquina se hacen distintas intervenciones de mantenimiento. El autómata es un Siemens Simatic S5 95-U. Una de las averías consiste en localizar avería en regla lineal de medida, sustituirla y sustituir elementos mecánicos de sujección.

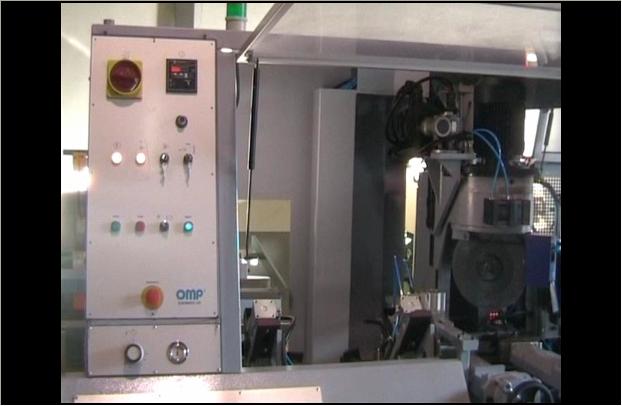

Líneas de corte

Durante más de 10 años se da mantenimiento y se modifican programaciones y ciclos de líneas de corte de distintas marcas (OMP, Bewo, ....) con controles y autómatas Siemens con ninguno, 1, 2 ó 3 ejes, con cargas y descargas automáticas,.....

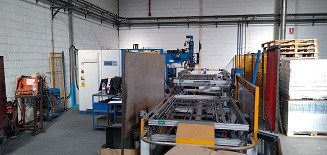

Máquina de soldadura automática (2012)

Máquina dedicada a la soldadura de containers tiene avería en autómata Siemens S7-200. Se hacen esquemas eléctricos que no se disponían y se hace modificación de maniobra.

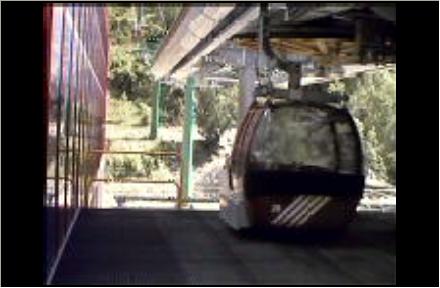

SCADA Telecabina (2006)

Se instala equipo para crear informes de velocidades de viento, velocidad de la telecabina, marchas y paros. Un autómata Siemens S7-200 con señales de entrada analógicas y digitales y un pc con el Scada Protool/Pro de Siemens, conforman la solución.

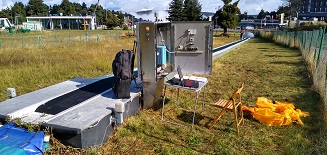

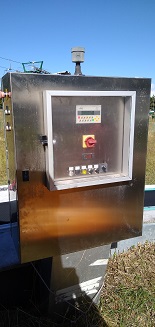

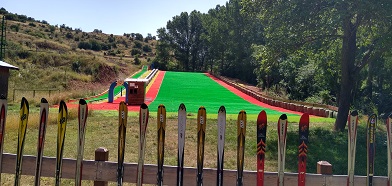

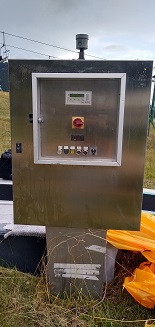

Cinta de Nieve (2020)

Se sustituye autómata Siemens S7-200 y panel de operador TD200 por autómata y panel de otra marca. Se reprograma y se pone en marcha.

PANEL ANTES PANEL DESPUES

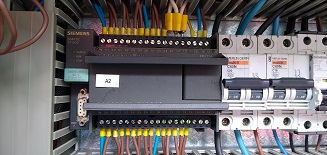

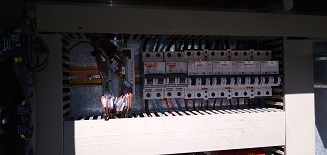

AUTÓMATA ANTES

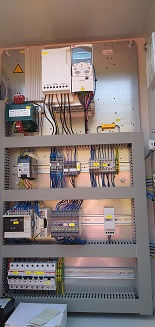

AUTÓMATA DESPUÉS

Bombeo en Ebro (2013)

Continuas averías en 4 motores de bombas y sus arrancadores provocan que nos encarguen dar una solución aprovechando que un motor de 100KW y su arrancador se han quemado. Se sustituye motor y arrancador, se cablean PTCs, se reconfiguran los arrancadores y se ajustan adecuadamente para que no vuelvan a averiarse. Desde año 2013 no se ha averiado ningún motor ni ningún arrancador.

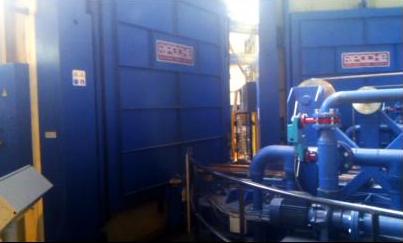

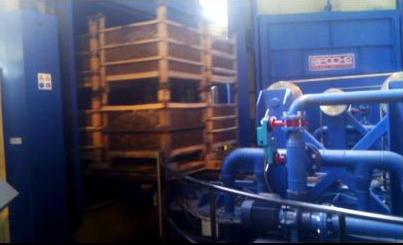

Traslado de 5 hornos de fundición e integración en célula automática (2012-2013)

El cliente requiere el traslado en el interior de sus naves de 5 hornos de más de 30 años para incluirlos en una célula para carga, descarga y temples automáticos con un carro nuevo y un cargador-descargador a foso.
Se hacen esquemas de los hornos que no se disponían, se modifican, se incluyen islas de control remoto con módulos beckhoff, comunicación con el sistema de temperatura marca Jumo, en algún caso se reprograman los autómatas viejos (Telemecanique Twido, Hitachi,...). Se instala y programa autómata de seguridad Pilz que controla todas las emergencias y entradas de la instalación. Todo comunicado con un autómata maestro de control Telemecanique 320M no programado por nosotros.

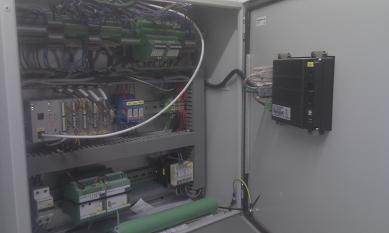

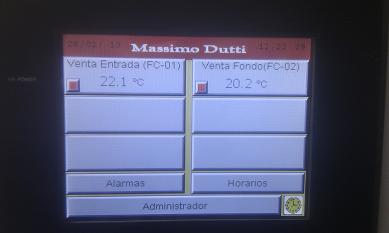

Sustitución de autómata reprogramado (Massimo Duti)

Un trabajo muy típico consiste en sustitución de autómatas o módulos de entradas o salidas, o pantallas, que se averían.

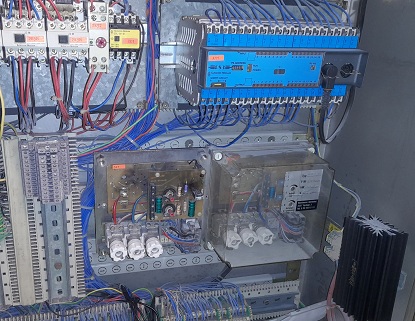

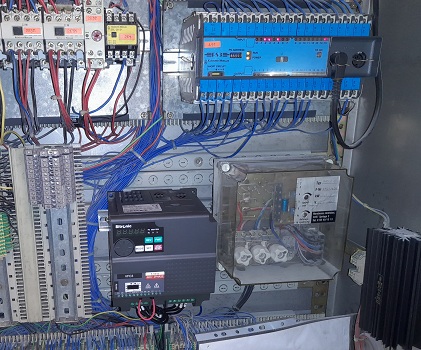

Sustitución de variadores

Un trabajo muy típico consiste en sustitución de variadores averiados, que no siempre disponen de repuestos y se deben instalar nuevos de otras marcas con la consiguiente modificación de cableado necesaria.
Variadores de velocidad de distintas marcas: Siemens, Telemecanique, Yaskawa, Lenze, Control Techniques, Mitsubishi, Matsushita, Fuji, Lg, Omron, Weg, ...

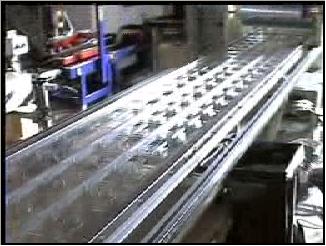

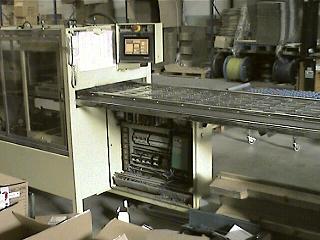

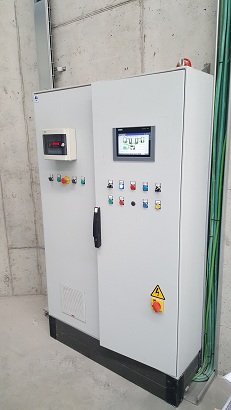

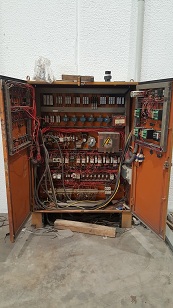

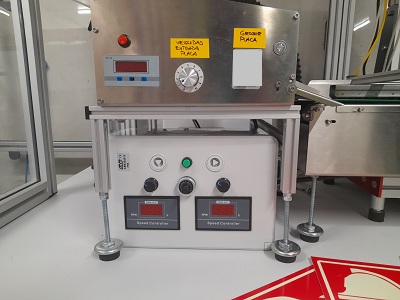

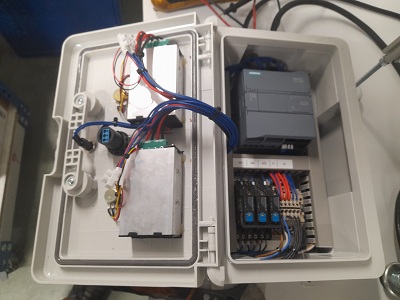

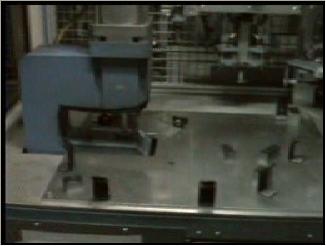

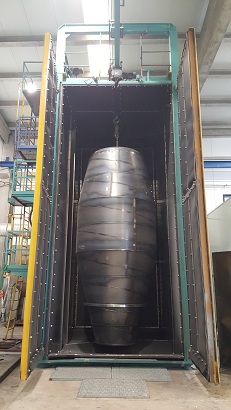

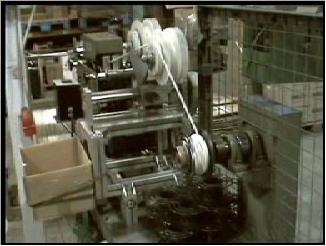

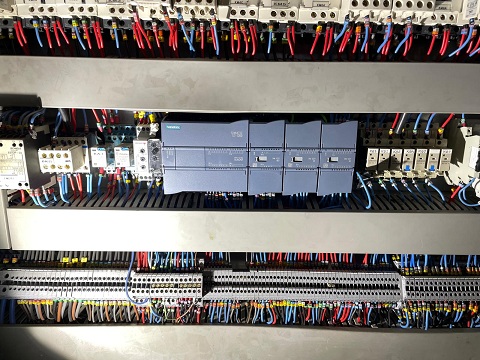

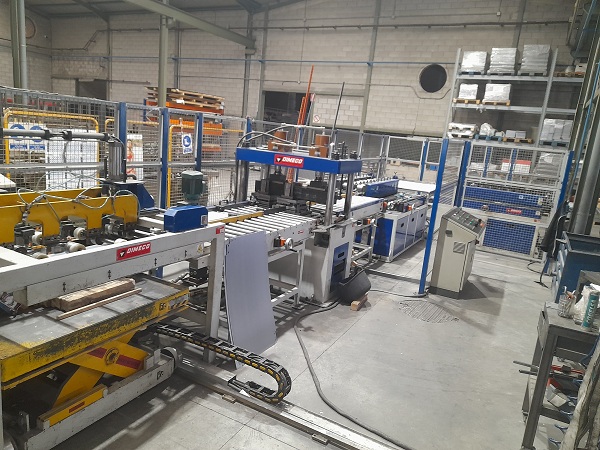

- Máquina de Blisters
